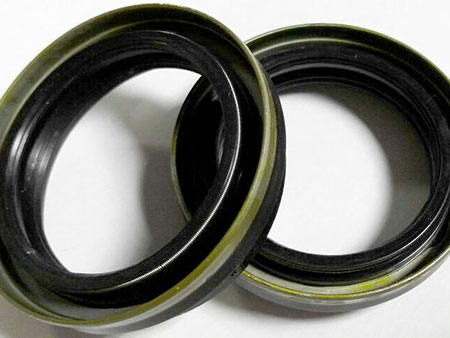

Все сальники выполнены в виде кольца с П-образным профилем, в котором выделяется три поверхности:
- Внутренняя или рабочая — состоит из рабочих кромок, данной поверхностью сальник опирается на вал;
- Наружная — гладкая или рифленая, данной поверхностью сальник контактирует с корпусом агрегата;
- Торцевая — обычно плоская, данная поверхность параллельна корпусу агрегата.
Манжета устанавливается в посадочное место в корпусе агрегата (сальниковую коробку) и опирается на вал, за счет конструкции обеспечивается ее плотный прижим к корпусу и валу, чем и достигается уплотнение.
Сальники делятся на несколько типов по наличию/отсутствию различных элементов и особенностям работы.
В первую очередь, сальники делятся на два типа по конструкции:
- Бескаркасные;
- С армирующим каркасом.
Сальники первого типа выполнены в виде эластичного кольца из синтетического каучука, на внутренней поверхности которого отформированы рабочие кромки. Стандартно в сальниках предусмотрено две рабочих кромки — передняя и задняя, однако их количество может достигать четырех. Внутри кольца располагается свернутая в кольцо витая пружина, которая обеспечивает плотный прижим сальника к валу.
Сальники второго типа устроены сложнее — внутри кольца располагается стальной армирующий каркас той или иной формы. Наиболее часто каркас имеет прямой (пластина, свернутая в кольцо) или Г-образный профиль, но встречаются сальники с каркасами более сложного профиля. В остальном армированные детали аналогичны неармированным.
Сальники с армирующим каркасом делятся на три конструктивных типа:
- С закрытым каркасом;
- С частично оголенным каркасом;
- С оголенным каркасом.
В конструкции первого типа каркас полностью располагается внутри резинового кольца сальника, либо кольцо полностью закрывает только наружную поверхность каркаса. Во втором случае кольцо закрывает торцевую и часть наружной поверхности каркаса, а в третьем — каркас практически полностью открыт. Сальники с частично и полностью оголенным армирующим каркасом более прочно устанавливаются в свое посадочное место, так как они металлическим кольцом упираются в металлический корпус агрегата. Хотя такие сальники обеспечивают худшее уплотнение, что заставляет применять герметики или дополнительные детали.
Эластичное кольцо всех типов сальников может изготавливаться из различных видов синтетического каучука — акрилатного, фторкаучука, бутадиен-нитрильного, силиконового (кремнийорганического) и других. Данные материалы имеют неодинаковую устойчивость к высоким и низким температурам и смазочным материалам, однако они обладают примерно одинаковыми коэффициентами трения о сталь и механической прочностью.
Сальники привода могут иметь различные дополнительные элементы:
- Пыльник — небольшой выступ в передней части кольца, предотвращающий попадание под сальник крупных загрязнений (камней, нитей, щепок и т.д.). Пыльник может прижиматься к валу за счет собственной упругости или с помощью дополнительной витой пружины;
- Рифление наружной поверхности — рифление простой или сложной формы, которое улучшает посадку сальника и предотвращает утечку масла на высоких оборотах и при повышении температуры;
- Гидродинамические накатки и насечки на внутренней (рабочей) поверхности. Штриховые насечки, нанесенные под некоторым углом к оси сальника, предотвращающие утечки масла на высоких оборотах вала. Насечки могут выполняться по всей внутренней поверхности, либо в виде нескольких колец на рабочей поверхности и рабочих кромках.
Сальники делятся на две группы по направлению вращения вала:
- Для валов с постоянным направлением вращения;
- Для валов с реверсивным вращением.
Уплотнители различного назначения отличаются типом накатки или насечки на рабочей поверхности. У сальников для валов с постоянным направлением вращения накатка выполнена в виде штриховки, направленной в одну сторону, поэтому такие детали бывают с «правой» и «левой» накатками (насечками). У реверсивных сальников насечка зигзагообразная или более сложной формы.
Наконец, сальники привода бывают двух типов по степени защиты:
- Обычные (стандартные);
- Кассетные.
Обычные сальники имеют описанную выше конструкцию. Кассетные сальники выполнены в виде двух колец, вставленных одно в другое (наружное кольцо опирается на корпус агрегата и упирается в вал, внутреннее кольцо упирается в наружное и частично упирается в вал) — такая конструкция выдерживает значительные механические нагрузки и обеспечивает лучшую защиту от проникновения загрязнений. Кассетные сальники применяются на агрегатах, работающих в условиях повышенной запыленности и загрязнения.
В завершение отметим, что в автомобилях, тракторах и иной технике используются различные по назначению сальники привода: полуосей колес, валов коробки передач и редукторов, валов привода вентилятора и других. Но основная масса деталей располагается в трансмиссии, за что они и получили свое название.
