Конечно, мы не предлагаем вам пройти экспресс-курс на бескомпромиссное знание АКПП, однако, мы можем дать вам образовательный фундамент, дабы вы, столкнувшись с неисправностью автомата, смогли понять, о чем идет речь.
Начнем мы в первую очередь с того, что автоматическая коробка передач состоит из четырех агрегатов:

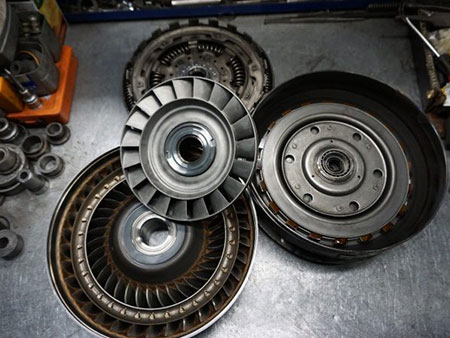

- Первый, — это гидротрансформатор, или, как еще его называют «бублик» (за его пончикообразную форму). Не углубляясь в подробности, он передает крутящий момент с двигателя на вторую часть – механику. То есть, гидротрансформатор — это сцепление, в котором энергия двигателя посредством первой крыльчатки передается через трансмиссионное масло на вторую крыльчатку. Между крыльчатками установлен статор, а в корпусе «бублика» — система блокировки гидротрансформатора. Если вас беспокоят вибрации во время движения, то стоит обратить свое внимание именно на эту блокировку. Ее износ – привычное дело.
- Механическая часть АКПП — это разнообразные валы, шестеренки, барабаны, редукторы и прочие детали, собранные в единое целое. К ним же относятся и пакеты фрикционных дисков. Они зацепляются друг с другом, включая требуемую передачу. Этими переключениями и управляет следующий агрегат;
- Гидравлика (гидроблок). Это очень тонкая и сложная система, состоящая из плиты, переплетенной десятками масляных канальцев, россыпи клапанов, пружинок и соленоидов – электромагнитных регуляторов давления. Гидроблок иногда называют «механическими мозгами» коробки. Именно этот сложный механизм распоряжается логикой переключения передач АКПП, отправляя давление масла к узлам, которые должны быть включены.
- Сама же логика работы заложена в ЭБУ – электронный блок управления. Он отправляет в гидроблок электрические команды, согласно заложенной в него программе. На некоторых моделях трансмиссий ЭБУ объединен с гидроблоком в единый агрегат, и тогда он называется мехатроником. Резюмируя перечисленное, работа АКПП выглядит следующим образом: двигатель крутится, и его энергия, проходя через гидротрансформатор приходит непосредственно на механическую часть трансмиссии, а из нее – на приводные колеса автомобиля. Управление этой механической частью и блокировкой гидротрансформатора осуществляется гидроблоком, над которым стоит блок управления, отправляющий команды в гидравлику, согласно заложенной программе.
